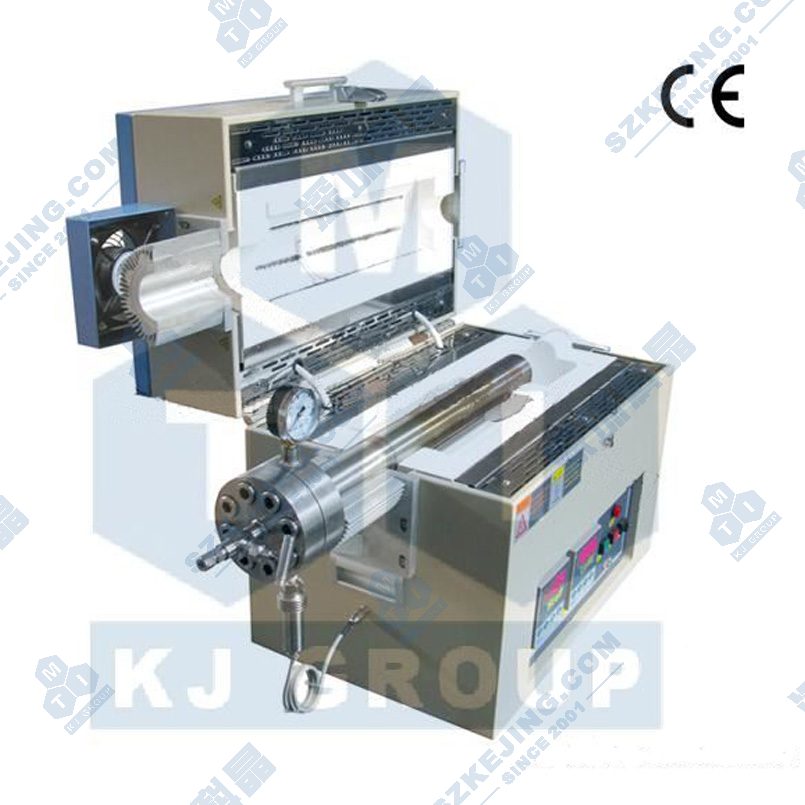

● 爐體設計為開啟式。
● 采用雙層殼體結構，并帶有風冷系統，使得殼體表面溫度小于60℃。

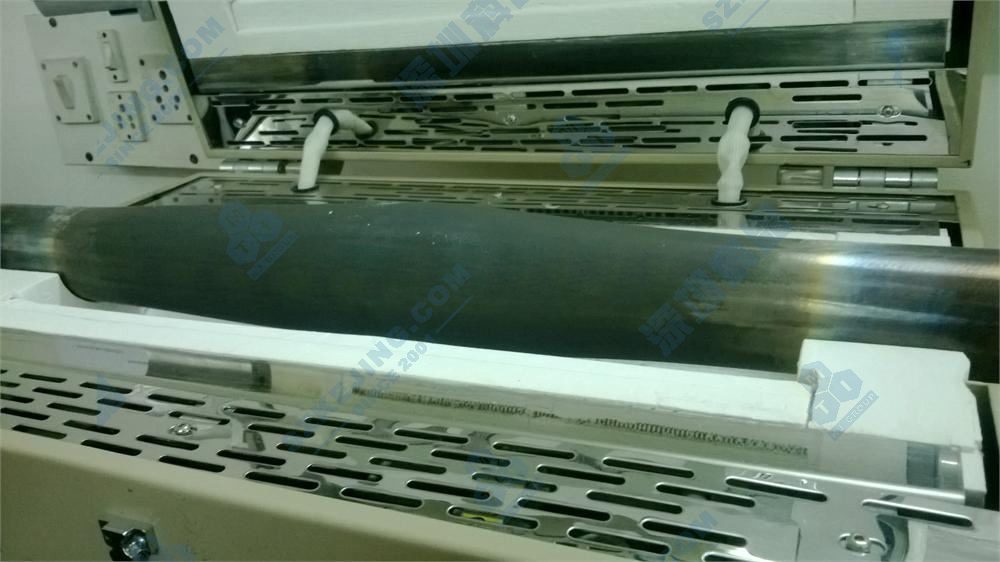

● 爐膛采用高純氧化鋁纖維，最大程度減少能量損失 鋁制散熱器安裝于殼體上，托住爐管，使得法蘭溫度<80°C。
●內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命。
●所有電氣部件均為UL認證，并可通過TUV、CSA認證。

● 工作溫度：隨氣壓而定，具體請參考下表
● 注意：為特殊爐管，溫度與壓力密切相關，數據僅供參考。請?jiān)谫徺I前請與我公司銷售人員仔細溝通。
● 建議升溫速率：0-600℃ ≦10℃/min 600℃ - 900℃ ≦3℃/min 900℃ - 1100℃ ≦1℃/min
● 加熱長度：250mm
● 最大功率：2.5KW
● 電壓：AC 208 - 240V 單相, 50/60 Hz
● 加熱元件：摻鉬鐵鉻鋁合金（表面涂有氧化鋯涂層，可延長使用壽命）

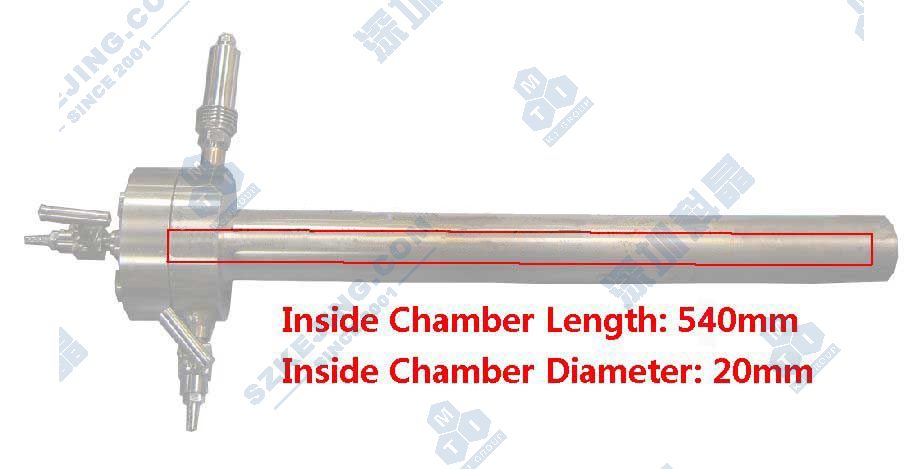

● 特殊鎳基合金管

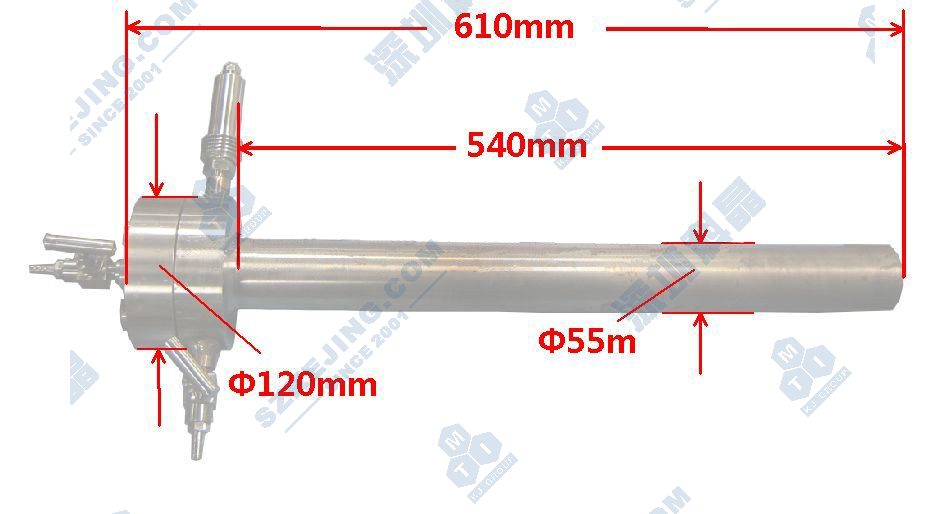

● 尺寸：55mm O.D * 20mm I.D * 580mm L
● 1/4”BSPP配件安裝在法蘭的末端，1/4”高壓不銹鋼內螺紋與配件連接。
● 請點擊下面的圖片查看壓力容器的詳細信息。

注意：
● 請勿將樣品直接放入爐管內，可在本公司選購小型樣品舟來盛放樣品，避免樣品與管合金發生反應。
（點擊圖片查看詳細資料）
● 高溫高壓管屬于耗材，不在質保范圍內。

● 氧氣和惰性氣體，如N2、Ar和He。
注意:
●實驗時請用石英或氧化鋁舟來盛放樣品，切勿將樣品直接放在沒有坩堝的高溫高壓管內。如果您執意將樣品直接放在爐管內，這樣將會使高溫高壓管使用壽命將大大降低。
●為了避免樣品污染，最好是用金箔或鎳箔將樣品包住后放入氧化鋁或石英舟中，再放入爐管中進行燒結。

● 采用PID方式調節溫度，可設置30段升降溫程序
● 溫控儀表中帶有過熱和斷偶保護

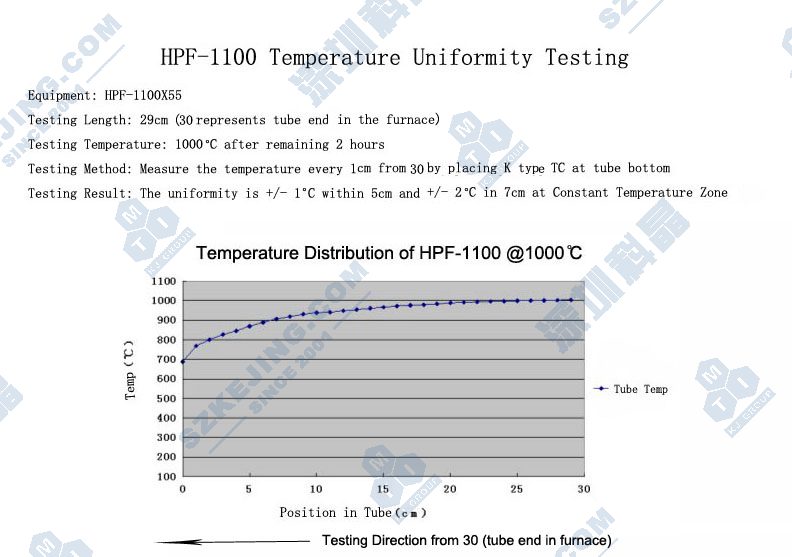

● 控溫: +/-1℃（ 50mm ）and +/-2℃（ 70mm )
● 熱電偶型號：K型

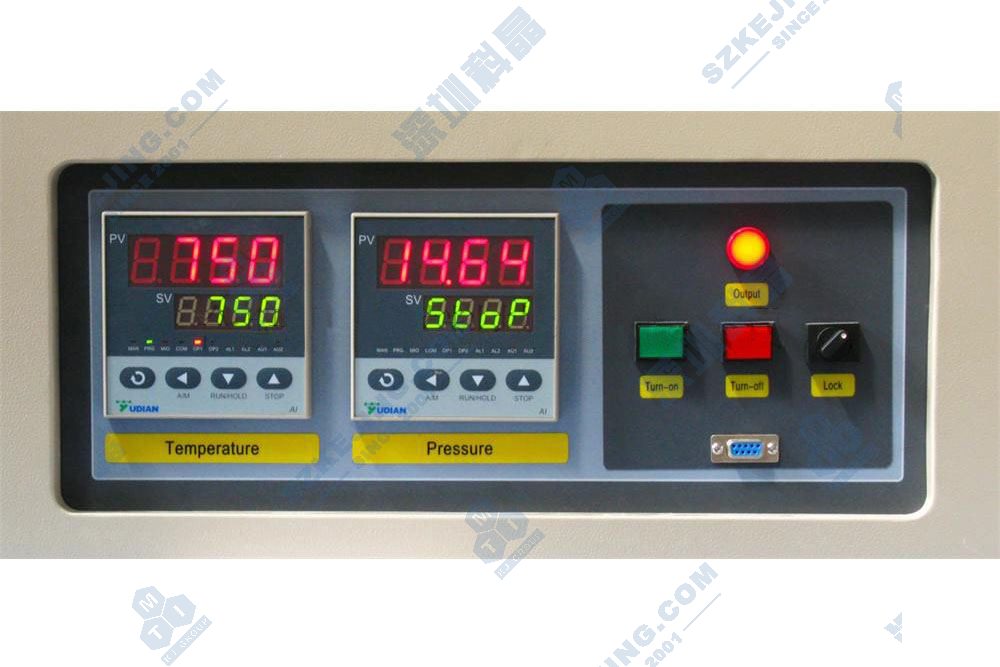

● 一個壓力傳感器安裝在法蘭頂端，使得管內壓力值顯示在爐體前面板的儀表上，便于讀數。
● 高壓儀表上安裝有報警系統模塊，可人為設置一個高壓值和低壓值，當管內壓力超出此范圍時，報警燈將閃爍，報警器將鳴笛。
● 注意：精密高壓傳感器(壓力測量范圍:0~25Mpa)安裝在壓力容器上。電磁閥所能承受的最大氣壓為15Mpa,若實驗要求爐管內的氣壓大于15MPa時，不可使用電磁閥（應將電磁閥下端的針閥關閉）。

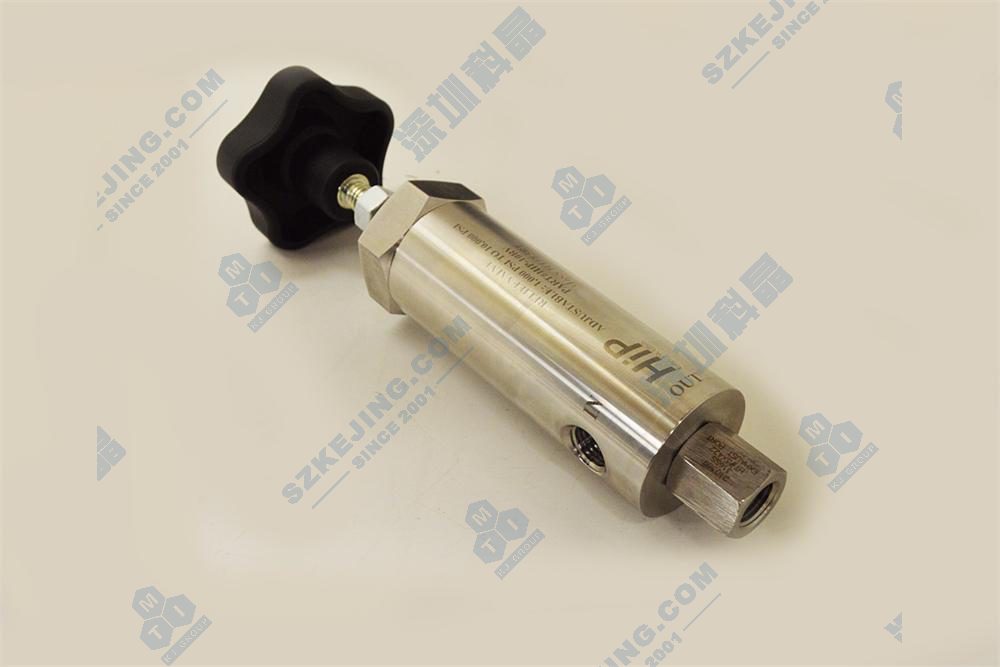

● 可選:可調高壓安全閥1000 - 10000 PSI (7 - 70 Mpa)，點擊右下方的圖片。
● 高溫高壓爐的控制方式還可做成觸摸屏的面板。

可調高壓安全閥                     壓力顯示

● 請?jiān)谫徺I爐子前，準備一臺電腦。

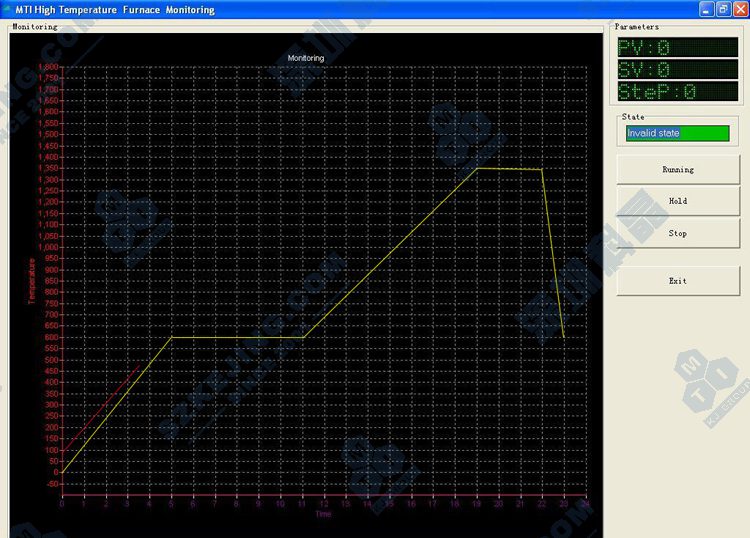

● 可選購MTS-02 控制軟件，可在電腦上顯示和設定壓力和溫度程序，以達到遠程控制。
● 請購買帶有PC控制的加熱爐，如有疑問請聯系我們的銷售人員。

● CF法蘭結構圖如下(采用紫銅密封圈）。
● 1/4NPS內螺紋接口安裝在爐管法蘭上，并在法蘭兩端各安裝一個高壓閥門，右端閥門配有壓力表。
● 在兩邊法蘭前端各安裝一個鋁散熱器，使法蘭保持在100℃以下。
● 法蘭采用無氧銅密封圈密封，你可以點擊下圖來訂購額外的銅墊片。

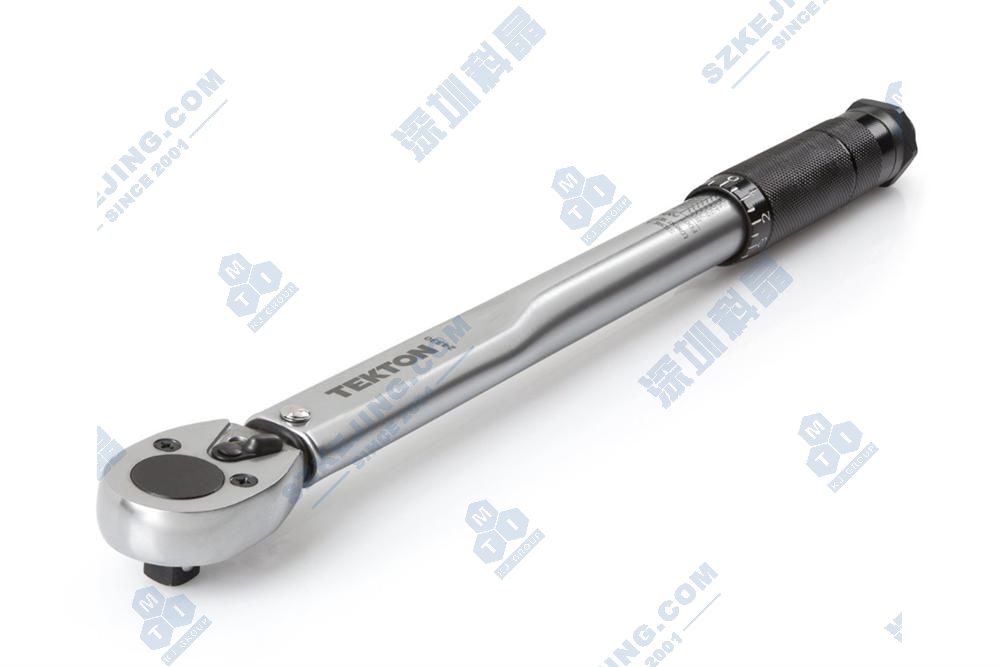

● 可在本公司選購扭矩扳手，以避免過度緊固法蘭。

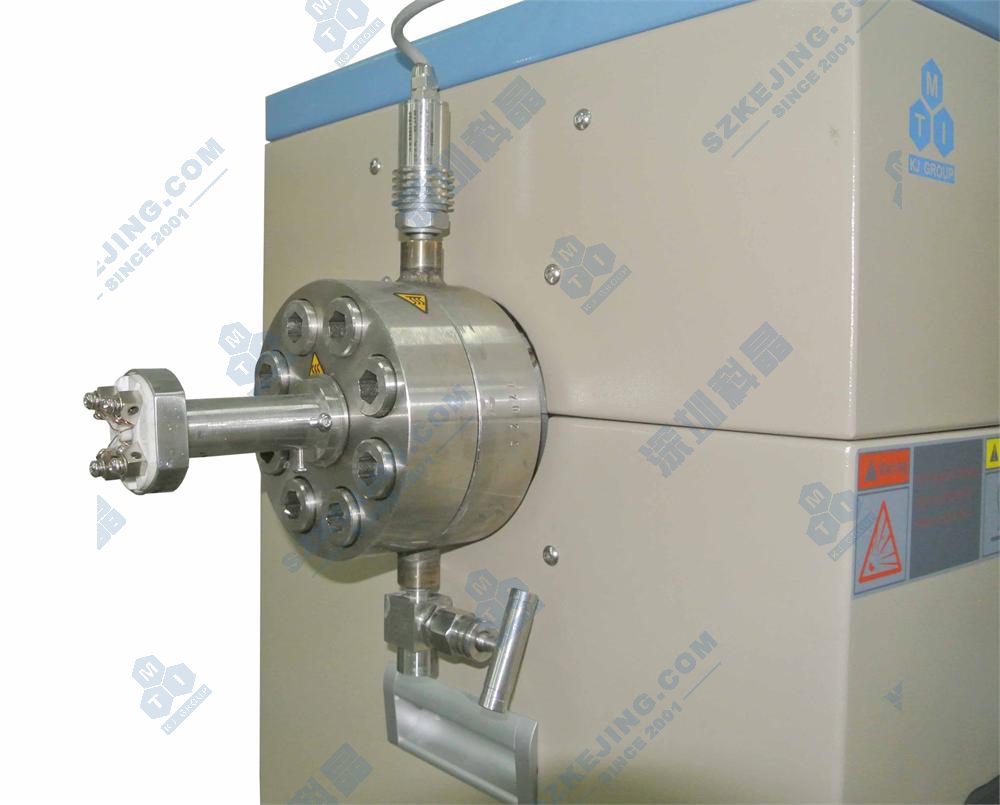

● 一個高溫合金法蘭焊接于爐管的一端，通過O型紫銅或無氧銅密封圈進行密封 。
● 一個鋁制散熱器罩在法蘭前面，使得法蘭在儀器工作時溫度小于100℃ 。

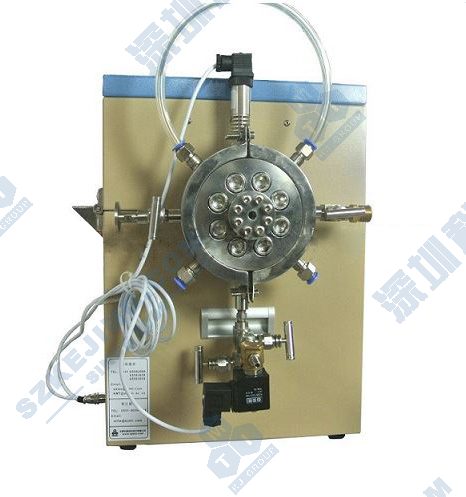

● 法蘭上預裝有高溫壓力傳感器MTI-ZQ-GW。
● 爐管右端法蘭上安裝有一壓力傳感器，并與儀器面板上的壓力顯示器相連接，壓力顯示器上可設置爐管內的最高壓力值。
● 一個高壓電磁閥安裝在爐管的左端法蘭上，當爐管內的氣壓高于所設定的壓力值時，電磁閥將自動打開泄氣，使?fàn)t管內的氣壓回復到設定值。

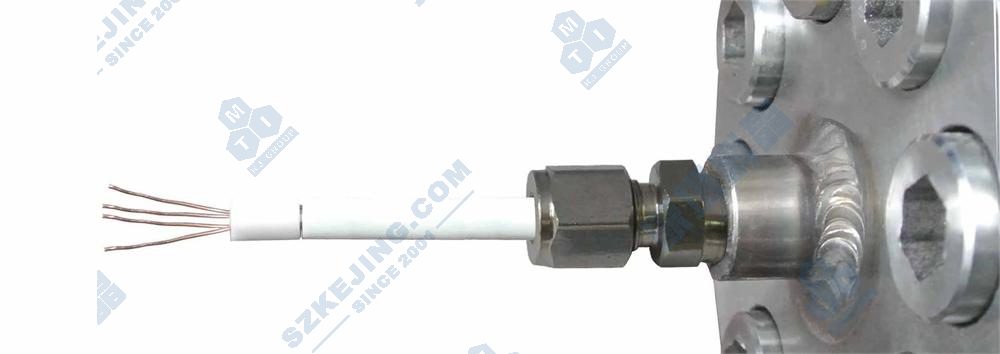

● 可以引入四根鉑絲（直徑為0.35mm）通過法蘭伸入到爐管內，這樣以來可以測量材料在高溫高壓環境下的一些電性能。（鉑的熔點：1772℃）

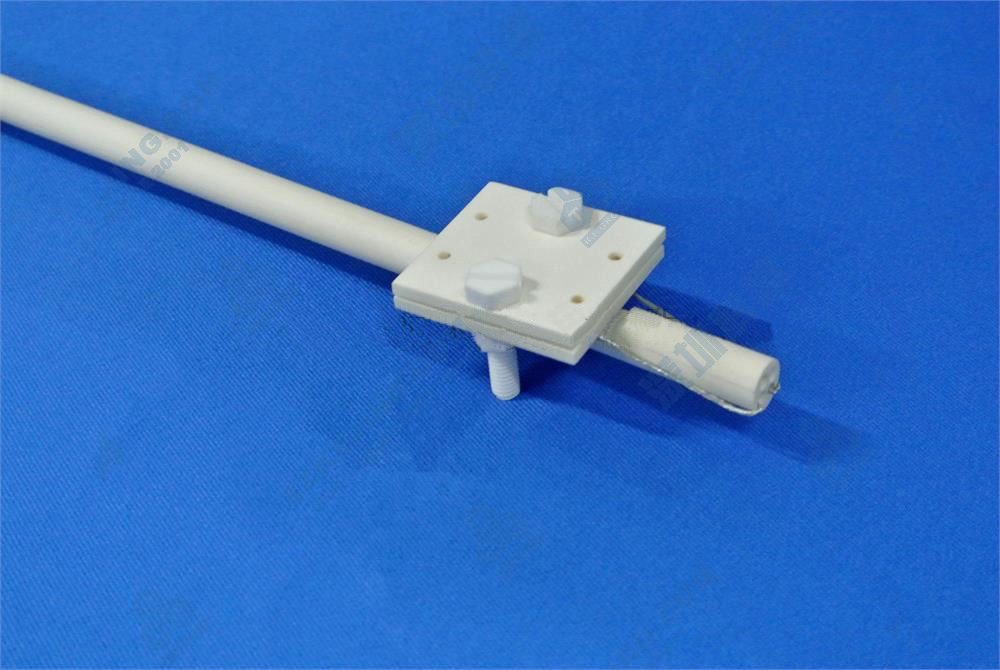

● 為了測量熱電陶瓷在高壓和溫度條件下的電性能，請用額外訂購氧化鋁測試夾具和高壓引線(10Mpa Max)。
● 可以在法蘭上安裝一個10mm藍寶石窗口，可用做拉曼檢測(點擊下圖右)

● 可將此款管式爐改為三溫區，溫區長度為:150mm+150mm+150mm，使得恒溫區達到300mm(三個溫區可設置同樣的溫度） 。
● 此外爐管兩端法蘭上可以嵌入石英窗口，使得激光可以通過爐管內部，穿過高溫高壓下的氣氛環境，同時也可以增加爐管壁厚來提高儀器承受壓力范圍，從而可以探索高溫高壓環境下的光學測量實驗 。

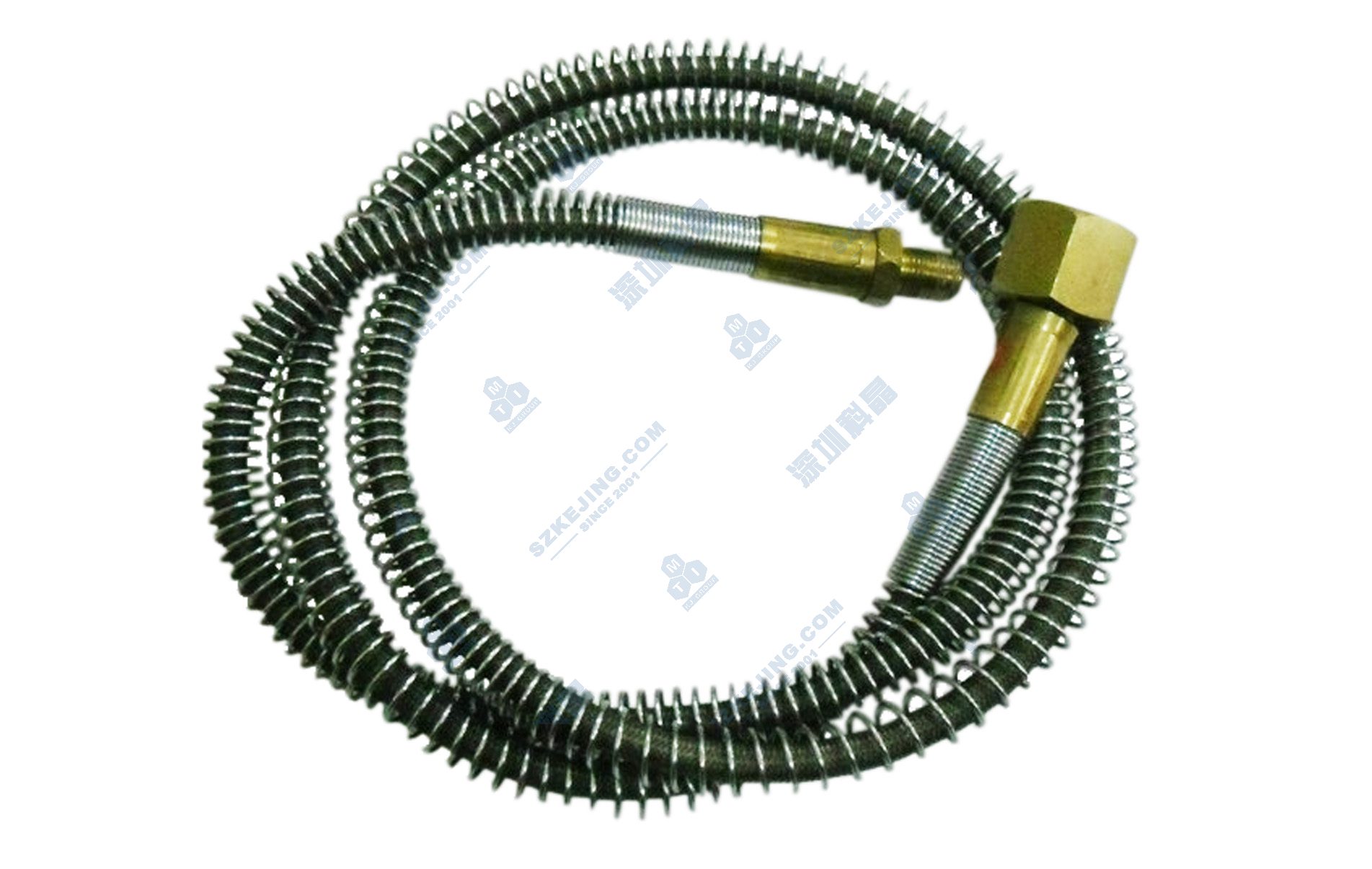

● 如想在此設備中通入氣體，必須選擇此高壓軟管與之連用 。

● 在頁巖油的應用中，或稱其為Hydroretorting，是一種由IGT開發的過程，可以將頁巖油和碳?xì)浠衔锏漠a(chǎn)量提高一倍。請點擊下劃線查看研究論文。
● 嚴禁使用易燃、有毒或腐蝕性氣體。如果您對需要使用的氣體有疑問，請務必聯系科晶工程師，以便了解所有的先決條件和預防措施。
● 切勿將樣品直接放入爐管內，可在本公司選購小型剛玉舟（50*5*5mm)來盛放樣品，避免樣品與管合金發生反應。
● 不要過度擰緊法蘭螺絲，因?yàn)檫@可能會對法蘭或螺絲造成永久性損壞。請參閱有關安裝CF法蘭螺栓的適當扭矩的說明。我們建議您使用扭矩扳手來擰緊與法蘭的螺絲。

專利名稱：一種高溫高壓管式爐
專利編號：ZL-2011-2-0077158.0
尊重創新、鄙視抄襲、侵權必究
